高壓細水霧滅火系統技術要求：
簡介：
霧滴直徑DV是一種以噴霧液體的體積來表示霧滴大小的方法。例如，DV0.99表示噴霧液體總體積中，1％是由直徑大于該數值的霧滴，99％是由直徑小于或等于該數值的霧滴組成。
本條定義參照了美國NFPA 750《細水霧滅火系統標準》(2010版)和歐盟CEN／TS 14972《固定滅火系統-細水霧滅火系統設計安裝標準》(2008版)的相關定義，但對水霧霧滴大小的規定不同。NFPA 750和CEN／TS 14972分別要求DV0.99或DV0.90小于1000μm。NFPA750雖然是細水霧滅火系統標準，但在其附錄解釋中指出“包括用于NFPA15《固定式水霧滅火系統標準》中的一些水噴霧，或高壓下由標準噴頭操作產生的一些水噴霧，以及適合于溫室霧化和HVAC(供熱、通風和空調系統)濕度系統的輕水霧”，這個范圍較廣泛，包含了現行國家標準《水噴霧滅火系統技術規范》GB 50219規定的部分水霧。
此外，根據國家固定滅火系統和耐火構件質量監督檢驗中心針對水噴霧噴頭以及細水霧噴頭的大量霧滴直徑測試數據，細水霧噴頭噴出的水霧，其DV0.5一般在50μm～200μm，DV0.99一般均小于400μm。而水霧噴頭噴出的水霧，其DV0.5多介于200μm～400μm，DV0.99一般小于800μm。按照DV0.99小于1000μm的要求，則上述規定的一些水噴霧范圍內的水霧也會劃入細水霧范疇。這不利于區別細水霧滅火系統和水噴霧滅火系統的工程應用。為此，為嚴格區分水噴霧與細水霧，本規范將細水霧的霧滴直徑限定為DV0.5小于200μm且DV0.99小于400μm。
細水霧滅火系統的主要組成部分包括加壓供水設備、供水管網、細水霧噴頭和相關控制裝置等。
本條參照現行國家標準《氣體滅火系統設計規范》GB 50370中“防護區”的定義，即能滿足全淹沒滅火系統要求的有限封閉空間。與氣體滅火系統相比，細水霧滅火系統對保護空間的密閉程度要求不.嚴格，可用于封閉或部分封閉的空間。NFPA 750也有類似的定義。
細水霧滅火系統按供水方式(主要是按照驅動源類型)可以劃分為泵組、瓶組式及其他形式，目前主要有泵組和瓶組式兩種形式的產品。泵組系統采用柱塞泵、高壓離心泵或氣動泵等泵組作為系統的驅動源，而瓶組系統采用儲氣容器和儲水容器，分別儲存高壓氮氣和水，系統啟動后釋放出高壓氣體來驅動水形成細水霧。
細水霧噴頭可分為開式噴頭和閉式噴頭。閉式噴頭是以其感溫元件作為啟動部件的細水霧噴頭。開式噴頭是以火災探測器作為啟動信號的開放式細水霧噴頭。細水霧滅火系統根據其采用的細水霧噴頭形式，可以分為開式系統和閉式系統。開式系統由火災自動報警系統控制，自動開啟分區控制閥和啟動水泵后，向開式細水霧噴頭供水。閉式系統，除預作用系統外，不需要火災自動報警裝置聯動。
開式系統按照系統的應用方式，可以分為全淹沒應用和局部應用兩種方式。采用全淹沒應用方式時，微小的霧滴粒徑以及較高的噴放壓力使得細水霧霧滴能像氣體一樣具有一定的流動性和彌散性，充滿整個空間，并對防護區內的所有保護對象實施保護。局部應用方式是針對防護區內某一部分保護對象，如油浸變壓器、燃氣輪機的軸承等，直接噴放細水霧實施滅火。開式系統示意圖(以泵組系統為例)，見圖1。
閉式系統可分為濕式系統和預作用系統，其定義與現行國家標準《自動噴水滅火系統設計規范》GB 50084的規定相一致。本規范主要對濕式系統進行了規定，系統的示意圖，見圖2。

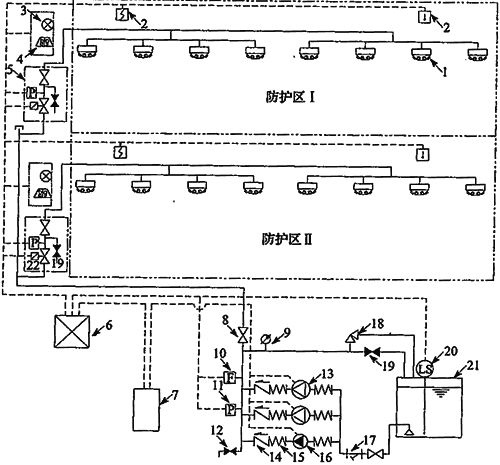

圖1 開式系統示意
1-開式細水霧噴頭；2-火災探測器；3-噴霧指示燈；4-火災聲光報警器；
5-分區控制閥組；6-火災報警控制器；7-消防泵控制柜；8-控制閥(常開)；
9-壓力表；10-水流傳感器；11-壓力開關；12-泄水閥(常閉)；
13-消防泵；14-止回閥；15-柔性接頭；16-穩壓泵；17-過濾器；
18-安全閥；19-泄放試驗閥；20-液位傳感器；21-儲水箱；
22-分區控制閥(電磁／氣動／電動閥)

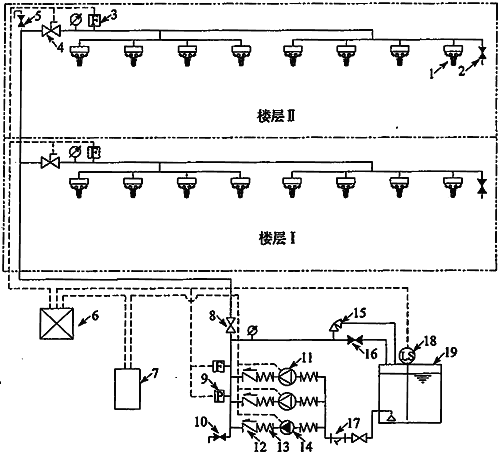

圖2 閉式系統示意
1-閉式細水霧噴頭；2-末端試水閥；3-水流傳感器；
4-分區控制閥(常開，反饋閥門開啟信號)；5-排氣閥(常閉)；
6-火災報警控制器；7-消防泵控制柜；8-控制閥(常開)；
9-壓力開關；10-泄水閥(常閉)；11-消防泵；12-止回閥；
13-柔性接頭；14-穩壓泵；15-安全閥；16-泄放試驗閥；
17-過濾器；18-液位傳感器；19-儲水箱
定義了細水霧滅火系統的響應時間，該時間對有效撲救初起火災具有重要意義，是系統的重要設計參數。
